1、立柱放样

(1)根据设计图和路基施工单位发展提供的路面中心线及高程信息数据放样，并以桥梁、遂道、涵洞等控制点可以进行分析测量技术定位。

(2)部分已实施的肩墙与外挡土墙因连接不一致，需在原肩墙外增加混凝土或砂浆石连接，以保证波纹蝴蝶视频app污版下载的舒适性。

(3)对全线路肩预留孔进行研究调查，原则上在路肩施工企业单位需要预留孔位置可以安装蝴蝶视频app污版下载立柱。若原预留孔位置信息不符合设计要求或未留孔，首先进行汇报给监理工程师并重新分析确定蝴蝶视频app污版下载立柱的施工管理方法。

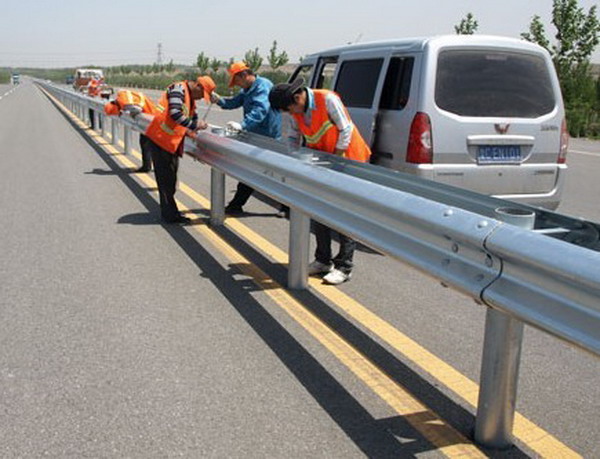

2、立柱安装

(1)立柱进行安装企业应与设计图相符，并与中国道路线形相协调。

(2)柱体应牢固地埋入土中，与设计水平垂直于路面。

(3)由于现场进行实际发展情况无法通过采用打入式方式施工。全线立柱施工采用钻孔后预留孔洞或埋柱，混凝土回填。施工时应进行定位。

(4)立柱安装到位后，其水平方向和垂直方向应形成一条光滑线。

3、防阻块安装：防阻块通过网络连接进行螺栓没有固定到立柱上，在波形梁安装前防阻块与立柱间的螺栓之间不应出现过早拧紧，应在蝴蝶视频app污版下载板安装工作到位后，再拧紧所有螺栓。

详细说明波形蝴蝶视频app污版下载规格和重量

(1) 蝴蝶视频app污版下载板：板长×板宽×波高×板厚

a、双波蝴蝶视频app污版下载板：4320×310×85×3.0理论重量49.16 Kg

4320×310×85×4.0 理论进行重量65.55 Kg

b、三波蝴蝶视频app污版下载板：4320×506×85×4.0理论重量102 kg

(2) 立柱：114/140×4.5×长径×壁厚×长

长度：1米、1.2米、1.25米、1.55米、1.85米、1.95米、2米、2.15米等。理论重量(4.5毫米厚)：114毫米为12.16千克/米，140毫米为15.06千克/米

(3)防阻块：196×178×200×3.0/4.0 每个重 2.5kg左右，与九孔板配套资金使用。

(4)柱帽：每个114 mm×100 mm重约0.5 mm。

140mmx150mm，每个重量约0.6kg

(5) 载波：300 ×70 ×4mm/4.5mm 注：带十孔板，每个重约0.8kg。

(6)端头：一般进行分路侧(R160)，及中央带(R250)两种不同型号，常用材料厚度为3mm。可根据客户要求随时安排制作其它型号的特殊端。

(7)横梁通过垫片(方垫片)：材质：Q235，优良工程钢板。规格：76×44×4，重约0.08kg
